Как установить цанговый фитинг своими руками: полное руководство для чайников

Короче. Дело было так. Решил я в гараже порядок навести, ну и компрессор свой старенький пристроить по-человечески, чтобы не валялся под ногами. А для этого нужна пневмолиния. Думал паять, варить, на хомуты сажать... аж дурно стало.

И тут вспомнил про такую гениальную вещь как цанговое соединение. Это, я вам скажу, просто песня! Никаких тебе ключей, фум-ленты, грязи и прочихрадостей сантехника, просто берешь трубку, вставляешь в фитинг до щелчка и всё, держится намертво. Серьезно, это как конструктор для взрослых, только полезный. И сегодня я вам расскажу, как с этой магией работать, чтобы у вас тоже все получилось с первого раза и без нервов.

Что это за зверь такой цанговый фитинг, и как он вообще работает?

Так, давайте по порядку. А то я начал с эмоций. Что такое цанга? Если по-простому. Это такая маленькая деталька, которая позволяет соединять трубки. Быстро. Очень быстро.

Представьте себе крошечного, но очень злого крабика, который вцепился в трубку. Вот цанга это что-то типа того. Только механический крабик. Внутри каждого такого фитинга сидит хитрая система. Она простая до безобразия, и поэтому гениальная. Давайте разберем ее на запчасти, чисто для понимания.

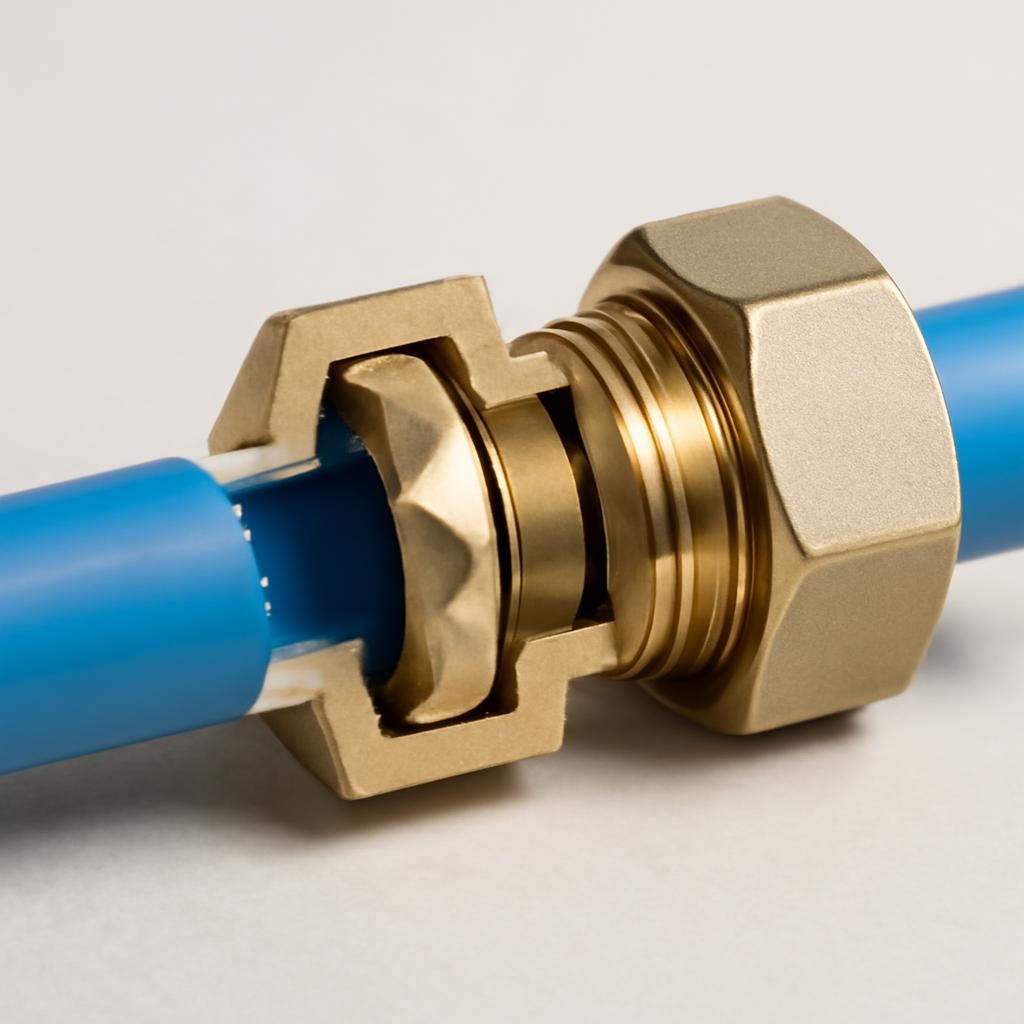

Вот так просто все устроено внутри. Никакой магии, чистая механика.

В общем, внутри фитинга обычно есть три основные части:

• Корпус. Ну, это сама внешняя оболочка. Бывает из пластика, латуни, нержавейки... об этом позже.
• Уплотнительное кольцо. Маленькая резиночка (или из другого эластомера), которая, собственно, и отвечает за герметичность. Чтобы воздух или вода не сифонили. Важная штука!
• Цанга. А вот и наша звезда. Это такое разрезное колечко с острыми зубчиками, направленными внутрь. Когда вы вставляете трубку, она легко проходит мимо них, а вот обратно... обратно зубья впиваются в трубку и не дают ей выскочить. Ни за что.
• Освобождающее кольцо (или кнопка). Это та часть, на которую мы нажимаем, чтобы трубку вытащить. Она отжимает лепестки цанги, изубчики отпускают свою жертву.

Принцип работы... ну вы уже поняли, наверное. Он элементарный. Вставляем трубку, она проходит через освобождающее кольцо, потом через цангу (лепестки расходятся) и упирается в уплотнитель, создавая герметичное соединение. Цанга тут же защелкивается и фиксирует трубку. Всё! Соединение готово. Давление изнутри еще сильнее прижимает трубку к уплотнителю и цанге, так что система как бы сама себя герметизирует. Умно, правда?

Главный кайф цанги в том, что она держит трубку мертвой хваткой, но при этом ее можно легко отпустить, нажав на специальное кольцо. Многоразовость наше все!

Именно поэтому их так любят. Собрал систему, понял, что где-то ошибся на пару санти

Так, с чего начать? Подготовка к монтажу

Окей. Теорию прошли. Теперь к практике. И тут, как говорится, дьявол в деталях. Многие этот шаг пропускают, а потом удивляются, почему у них травит воздух из-под соединения, а они потом бегают по форумам и кричат, что фитинги это полное барахло и вообще лучше по старинке на сварку, хотя на самом деле проблема не в бобине... В общем, подготовка это 90% успеха. Серьезно.

Что нам понадобится? А вот тут самый сок почти ничего! Забудьте про газовые ключи размером с вашу ногу, про паклю, герметики и прочие артефакты из прошлого. Наш набор минималистичен.

Инструменты, без которых никак

Вот прям маст-хэв, без чего лучше даже не начинать.

1. Специальный труборез. Да, именно так. Не нож, не кусачки, не зубы соседа. Специальный труборез для пластиковых трубок. Почему я так на этом настаиваю??? Потому что он дает идеально ровный, перпендикулярный срез. Если вы отрежете трубку криво, ножом, она станет овальной, на ней появятся заусенцы, и эта кривизна просто убьет ваше уплотнительное кольцо внутри фитинга. Итог утечка. Сразу или со временем, но она будет. Труборез стоит копейки, а нервов сэкономит на миллион.
2. Маркер или карандаш. Чтобы отметить, где резать. Банально, но факт.
3. Рулетка. Ну, тут без комментариев. Семь раз отмерь, один раз отрежь эту мудрость еще никто не отменял.

Иногда еще советуют использовать калибровщик-фаскосниматель. Это такая штука, которая одновременно снимает внутреннюю фаску с трубки и восстанавливает ее идеальную круглую форму после реза. Вещь полезная, особенно если вы работаете с жесткими трубками, типа полиамидных. Для мягкого полиуретана в гараже не так критично, если труборез хороший.

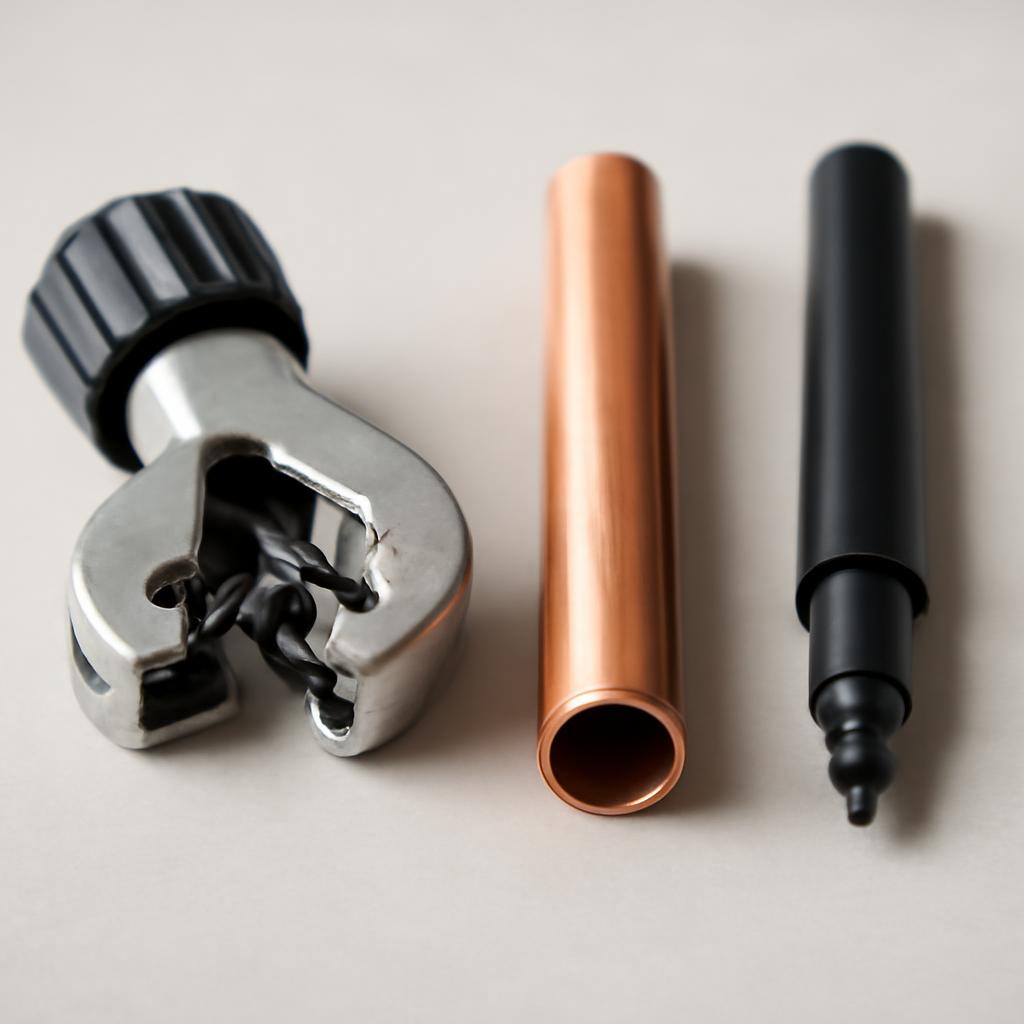

Минимальный набор джентльмена: хороший труборез залог успеха.

Материалы: трубки и фитинги

Тут тоже есть нюансы. Казалось бы, что сложного? Купил трубку, купил фитинг. Но нет.

Во-первых, диаметр. Он должен совпадать идеально. Фитинг на 8 мм предназначен для трубки с внешним диаметром 8 мм. Не 7.9, не 8.1. А ровно 8. Если трубка будет болтаться, уплотнитель не сработает. Если будет слишком толстая вы ее просто не вставите, а если и впихнете силой, повредите и фитинг, и трубку. Так что перед покупкой всегда проверяйте маркировку.

Золотое правило: диаметр трубки и фитинга должны совпадать до десятых долей миллиметра. Никакихи так сойдет!

Во-вторых, материал трубки. Для пневматики чаще всего используют:

• Полиуретан (PU) гибкий, эластичный, идеален для подвижных соединений, всяких пневмоинструментов. Легко гнется, прощает ошибки. Мой любимый вариант для гаража.
• Полиамид (PA) более жесткий, прочный, держит более высокое давление и температуру. Хорош для стационарных магистралей. Гнуть его сложнее.
• Полиэтилен (PE) дешевый, устойчив к химии, но не такой прочный, как первые два. Для простых задач сойдет.

Выбирайте трубку под свои задачи. И да, фитинги тоже бывают разные пластиковые, латунные, из нержавейки. Пластиковые самые дешевые и распространенные, для большинства задач их хватает за глаза. Латунь и нержавейка это уже для более суровых условий: высокое давление, агрессивные среды, пищевая промышленность и так далее.

И последнее, но не по значению чистота. Перед монтажом убедитесь, что на срезе трубки нет пыли, грязи, стружки. Весь этот мусор может попасть под уплотнительное кольцо и стать причиной микроскопической утечки, которую вы потом будете искать неделями. Протерли срез чистой тряпочкой и только потом вставляете. Делов на секунду, а результат... ну вы поняли.

Пошаговая инструкция по монтажу: проще, чем собрать табуретку из икеи

Ну что, инструменты готовы, трубки лежат, фитинги блестят... Пора творить магию. Сейчас я вам по пунктам распишу, как это делается. Тут всего несколько шагов. И если вы сделаете все правильно, то соединение переживет и вас, и ваш компрессор. Честно-честно. Главное не торопиться и не пытаться срезать углы. Вся эта система придумана для скорости и удобства, но она не прощает небрежности.

1. Шаг 1: Отмеряем и режем. Идеально ровно! Берем рулетку. Отмеряем нужную длину трубки. Ставим метку маркером. А теперь самое важное. Берем наш волшебный труборез. Вставляем трубку в него и одним четким движением чик! отрезаем. Все. Вы получили идеальный срез, перпендикулярный оси трубки. Забудьте про канцелярский нож, я вас умоляю, он сминает трубку в овал и потом эта фигня будет травить воздух сто процентов, даже если вам кажется что срез ровный. Ножницы? Еще хуже. Только специальный труборез. Только хардкор.
2. Шаг 2: Осматриваем и чистим срез Отрезали? Молодцы. Не спешите пихать. Посмотрите на срез. На нем не должно быть никаких заусенцев, ворсинок, стружки. Он должен быть гладким и чистым. Если видите какую-то грязь протрите чистой тряпкой или просто продуйте. Помните, любая соринка это потенциальная утечка. Убедитесь, что трубка сохранила круглую форму. Если вы все же использовали нож (чего делать было нельзя!), то она скорее всего стала овальной. Такой кусок лучше отрезать и выкинуть.
3. Шаг 3: Вставляем трубку момент истины А вот теперь самое интересное. Берем трубку и фитинг. И уверенным, но нежным движением вставляем трубку в фитинг. Прямо, без перекосов. Вы почувствуете два небольших сопротивления. Первое это когда трубка проходит через освобождающее кольцо и цангу. Второе, чуть более плотное, когда она садится в уплотнительное кольцо. Нужно протолкнуть ее до самого конца, до упора. Вы должны почувствовать или даже услышать легкий щелчок это цанга окончательно зафиксировала трубку. Всё, она на месте. Супер-лайфхак от бывалых: чтобы быть на 100% уверенным, что трубка вошла до конца, возьмите один фитинг и трубку, вставьте ее до упора, а затем маркером поставьте метку на трубке вровень с корпусом фитинга. Потом вытащите. Теперь у вас есть эталон! При монтаже остальных соединений просто вставляйте трубку до тех пор, пока метка не скроется в фитинге. Гениально и просто!
4. Шаг 4: Проверка на вырыв Дергаем! Да-да, просто возьмите и аккуратно, но с усилием потяните трубку обратно, не нажимая на кольцо. Она не должна двигаться ни на миллиметр. Если она сидит мертво поздравляю, вы все сделали правильно. Если она легко выскочила, значит, вы не вставили ее до конца. Возвращаемся к шагу 3 и делаем все по-человечески.
5. Шаг 5: Демонтаж, илиа как все разобрать? В этом-то и вся прелесть. Нужно разобрать соединение? Нет проблем. Находите то самое освобождающее кольцо (обычно оно цветное синее, черное, серое). Нажмите на него равномерно двумя пальцами, например, указательным и большим, в сторону корпуса фитинга. Кольцо утопится на пару миллиметров. Удерживая его в таком положении, просто потяните трубку на себя. Она выйдет легко и непринужденно. Если не идет значит, вы либо не до конца нажали на кольцо, либо нажали на него с перекосом. Попробуйте еще раз. Все получится.

Вот и вся наука. Пять простейших шагов. Справится даже ребенок, который собирал Лего. Главное аккуратность и правильный инструмент. Ничего сложного, правда?

Теперь, когда вы знаете, как это работает, можно поговорить о том, где эта вся красота применяется и какие вообще бывают эти фитинги, потому что их разнообразие может сперва вогнать в ступор. Но это только сперва.

Разбираемся в зоопарке фитингов: что, куда и зачем?

Так. С монтажом разобрались. Но когда вы придете в магазин или откроете сайт... очуметь можно. Серьезно. Прямые, угловые, тройники, с резьбой, без резьбы, пластиковые, металлические голова кругом идет! Я сам первый раз стоял минут десять, просто хлопая глазами. Но на самом деле, все не так страшно. Все это многообразие подчиняется простой логике. Это как детали конструктора каждая для своей задачи.

Давайте попробуем этот хаос как-то систематизировать. Ну, типа, разложить по полочкам.

По форме и назначению

Это самое основное деление. Какой фитинг вам нужен, зависит от того, что вы хотите сделать соединить две трубки по прямой, повернуть за угол или разветвить поток.

• Прямые соединители (муфты). Самый простой тип. Нужен, чтобы соединить два отрезка трубки в одну длинную. Или если нужно соединить трубки разного диаметра тогда это будет прямой переходник (редуктор).
• Угловые фитинги (угольники). Обычно на 90 градусов. Нужны, чтобы аккуратно повернуть магистраль, не перегибая и не ломая трубку. Очень удобно, чтобы обходить препятствия.
• Тройники (Т-образные). Один вход два выхода (или наоборот). Идеально, чтобы от основной магистрали сделать отвод на какой-нибудь инструмент или датчик. Бывают равнопроходные (все три отверстия одного диаметра) и переходные.
• Разветвители (Y-образные, крестовины). Более сложные версии тройников. Y-образный делит поток под углом, а крестовина сразу на три направления. Это уже для более сложных пневмосхем.
• Фитинги с резьбой. А вот это супер-важная категория! Они нужны, чтобы подключить вашу трубку к чему-то стационарному к выходу компрессора, к пневмоцилиндру, распределителю, фильтру. Одна сторона у них под цангу, а другая с резьбой. Резьба бывает наружная (папа) и внутренняя (мама). Перед покупкой обязательно уточните, какая резьба на вашем оборудовании! А то будет обидно.

Кстати, про резьбу. Она бывает метрическая (М5, М10 и т.д.) и дюймовая (G1/8, G1/4...). Не перепутайте! Они несовместимы. Если не уверены, лучше взять старый фитинг с собой в магазин как образец.

По материалу изготовления

Мы этого уже касались, но давайте копнем глубже. Потому что от материала зависит не только цена, но и то, где этот фитинг можно использовать, а где категорически нельзя.

Я тут набросал небольшую сравнительную табличку, чтобы было нагляднее. Сам по таким ориентируюсь, когда что-то выбираю.

Характеристика	Пластик (PBT, POM)	Латунь (никелированная)	Нержавеющая сталь (AISI 304/316)
Цена	Низкая	Средняя	Высокая
Рабочее давление	Стандартное (до 10-15 бар)	Повышенное (до 25 бар и выше)	Очень высокое (может доходить до 60-100 бар)
Температурный диапазон	Обычно 0...+60 °C	Примерно -20...+80 °C	Широкий, от -40 до +200 °C (зависит от уплотнений)
Стойкость к среде	Хорошая к воздуху, воде. Боится агрессивной химии.	Отличная стойкость к коррозии, маслам, вибрациям.	Максимальная стойкость к кислотам, щелочам, солям.
Где использовать	Стандартная пневматика, гаражные системы, автоматизация.	Ответственные узлы, тормозные системы, гидравлика.	Пищевая промышленность, медицина, химические заводы.

Так что, как видите, для моей гаражной пневмолинии пластиковых фитингов вот так за глаза. Дешево, сердито и работает. А вот если бы я собирал что-то посерьезнее, например, тормозную систему на грузовике или линию подачи какой-нибудь едкой химии, то тут уже без вариантов только металл. Латунь или нержавейка. Так что всегда думайте, в каких условиях будет работать ваша система.

Типичные ошибки новичков: или как не облажаться при монтаже

Казалось бы, что может пойти не так? Вставил и забыл. Ага, как бы не так! Я повидал столько систем, которыеслегка травят воздух, что могу диссертацию защитить. И почти всегда причина одна и та же человеческий фактор. Давайте пройдемся по граблям, на которые наступают чаще всего, чтобы вы по ним не ходили.

1. Экономия на труборезе. Я уже говорил об этом, но повторю еще раз, потому что это ГЛАВНАЯ ошибка. Срез ножом, ножницами, пилой по металлу... все это прямой путь к утечке. Трубка деформируется, срез получается не под 90 градусов, уплотнитель не прилегает плотно. Конец истории.
2. Недовставил. Очень частая проблема. Человек вставляет трубку, чувствует первое сопротивление (цанги) и думает, что все, готово. А до уплотнительного кольца трубка так и не дошла! Результат она болтается и, естественно, не держит давление. Пихайте до упора, до характерногощелчка или ощущения, что дальше уже некуда.
3. Грязь наш враг. Уронили трубку на пыльный пол в гараже? Поздравляю, вы только что занесли абразив в фитинг. Мельчайшая песчинка, попавшая под уплотнитель, создаст микроканал, через который будет медленно, но верно уходить ваш драгоценный сжатый воздух. Перед монтажом срез должен быть идеально чистым.
4. Попыткаподлечить старую трубку. Допустим, вы разбираете старое соединение. На конце трубки остались царапины от зубьев цанги. Искушение отрезать всего сантиметр и воткнуть этот же кусок в новый фитинг велико. Не надо! Эти царапины это тоже потенциальные каналы для утечки. Отрежьте кусок трубки с запасом, чтобы в новый фитинг вошла абсолютно гладкая, нетронутая часть.
5. Перегиб трубки у самого фитинга. Иногда нужно сделать крутой поворот. И вместо того, чтобы поставить угловой фитинг, трубку изгибают под немыслимым углом прямо у основания соединения. Это создает огромное напряжение и на трубку, и на фитинг, деформирует место входа и почти гарантированно приведет к проблемам. Не ленитесь, используйте угольники!

Запомните: цанговая система любит чистоту, точность и правильные комплектующие. Любая попытка схитрить или сэкономить на спичках выйдет боком. Проверено на собственном опыте... и на собственном шипящем компрессоре посреди ночи.

Области применения: где эта магия работает?

Цанги это не только про гараж и компрессор. На самом деле они повсюду. Их универсальность и простота монтажа сделали их супер-популярными в куче отраслей. Вот диаграмма, которая примерно показывает, где они чаще всего встречаются. Конечно, цифры условные, но общую картину дают.

Как видите, пневматика абсолютный лидер, но и в других сферах цанги чувствуют себя отлично.

Часто задаваемые вопросы (FAQ)

И помните: лучше потратить лишние 30 секунд на подготовку, чем потом полдня искать, откуда у вас шипит воздух или капает вода.

Так что не бойтесь! Берите и делайте. Собрать свою первую пневмолинию или починить водопровод с помощью цанг это реально просто и даже, я бы сказал, приятно. Удачи вам в ваших проектах, и пусть ничего не шипит и не капает!!!)

Об авторе

Эксперт по пневматике ООО "Би Энд Би Инжиниринг" Бобров Антон Игоревич

Антон делится своим многолетним опытом в простой и понятной форме.

Я начал свой путь с работы на крупном промышленном предприятии, где ежедневно сталкивался с обслуживанием сложных пневматических и гидравлических магистралей. Со временем увлекся применением профессиональных знаний в быту, помогая друзьям и знакомым обустраивать мастерские и гаражи. Убежден, что даже самые сложные технические задачи можно объяснить простыми словами, и что надежная система начинается с правильно подобранного и установленного фитинга.

• Более 10 лет опыта в проектировании и обслуживании пневматических систем.
• Эксперт по подбору и монтажу фитингов для различных сред (воздух, вода, масло).
• Автор серии практических руководств по модернизации гаражного и производственного оборудования.
• Сертифицированный специалист по работе с оборудованием высокого давления.

Все рекомендации в статье основаны на личном опыте автора и носят информационный характер.

Заключение

В общем, вот такая история. Цанговое соединение это, по сути, гениально простая штука, которая экономит кучу времени и нервов. Никакой сварки, пайки и прочей головной боли, простовставил и забыл, если все сделать по уму. Как вы поняли, весь секрет не в какой-то магии, а в банальной аккуратности и подготовке.

Так что, если подытожить... Главное, запомните три вещи. Первое не жмотьтесь на нормальный труборез! Это реально самый важный инструмент во всем процессе. Второе чистота, всегда протирайте срез и не давайте грязи попасть внутрь. И третье вставляйте трубку до самого конца, до упора, чтобы она села как надо. Вот и вся премудрость.
