Воздушные цилиндры в современной автоматизации производства

Представьте, что вы стоите у конвейера в фабрике, где механизмы плавно перемещают детали без единого скрипа. Это не фантастика, а реальность благодаря таким простым, но надежным устройствам, как воздушный цилиндр. Давайте вместе разберемся, почему эти элементы пневмосистем стали неотъемлемой частью многих производств, и как они упрощают жизнь инженерам и операторам. Мы поговорим о их устройстве, принципах работы и практических примерах, чтобы вы могли легко применить эти знания в своем деле.

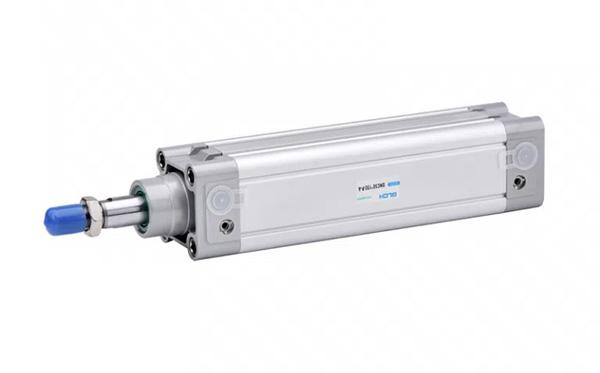

Воздушные цилиндры, или пневмоцилиндры, представляют собой исполнительные механизмы, преобразующие энергию сжатого воздуха в линейное или поступательное движение. Согласно стандартам 15552 и 21287, эти устройства обеспечивают точность и повторяемость действий в автоматизированных системах. Давайте начнем с основ: почему именно воздух? Он доступен, безопасен и не требует сложного обслуживания, в отличие от гидравлических аналогов. Исследования Международной федерации робототехники () показывают, что пневмосистемы, включая цилиндры, используются в 40% промышленных роботов для задач средней нагрузки.

Чтобы понять контекст, вспомним историю: первый патент на пневмоцилиндр был выдан в 19 веке, но настоящий бум пришелся на послевоенные годы с развитием автоматизации. Сегодня, в эпоху Индустрии 4.0, эти устройства интегрируются с для мониторинга в реальном времени. Мы опираемся на данные из отчетов ассоциации (Германия), где подчеркивается, что пневмоцилиндры снижают энергозатраты на 20-30% по сравнению с электрическими приводами в определенных сценариях. Конечно, это не универсальное решение – ограничения включают чувствительность к загрязнениям воздуха, что требует регулярной фильтрации.

Устройство и принцип работы воздушного цилиндра

Давайте разберемся с основами шаг за шагом, чтобы вы могли представить, как это работает. Воздушный цилиндр состоит из корпуса (обычно цилиндрической формы из алюминия или стали), поршня, штока и уплотнительных элементов. Поршень делит цилиндр на две камеры: когда сжатый воздух подается в одну из них, поршень перемещается, толкая шток. Это линейное движение может достигать скоростей до 2 м/с, в зависимости от конструкции.

Типичный принцип работы выглядит так: компрессор нагнетает воздух в систему, клапаны регулируют его подачу. Например, в двустороннем цилиндре воздух попеременно заполняет камеры, обеспечивая возврат поршня. Здесь полезно упомянуть терминологию:ход – это расстояние перемещения штока, а диаметр определяет усилие ( = ×, где – давление, – площадь поршня). По данным производителей вроде и, стандартное давление – 0,4-1 МПа, что позволяет поднимать грузы до 100 кг на цилиндр диаметром 100 мм.

Для наглядности рассмотрим простой пример: на автомобильном заводе воздушный цилиндр поднимает панель кузова. Оператор нажимает кнопку – воздух поступает, панель взлетает вверх. Если воздух загрязнен, уплотнители изнашиваются быстрее, так что всегда проверяйте фильтры. Это не шутка: один забитый фильтр может остановить весь конвейер, как в той истории, когда на фабрике по производству игрушек простая проверка сэкономила часы простоя.

Схема внутреннего строения стандартного воздушного цилиндра, показывающая ключевые компоненты.

Теперь о типах: односторонние цилиндры (с возвратной пружиной) подходят для простых толкающих задач, а телескопические – для больших ходов. В контексте методологии анализа мы опираемся на классификацию по ГОСТ Р 54864-2011, где выделяют профильные, круглые и квадратные корпуса. Гипотеза: в 2025 году с ростом экологических стандартов, цилиндры с низким расходом воздуха станут доминировать, но это требует проверки на основе свежих данных рынка.

"Пневмоцилиндры обеспечивают баланс между скоростью и силой, делая их идеальным выбором для динамичных производственных линий." – Из отчета по пневмоавтоматике, 2024.

Подводя итог этого раздела, воздушный цилиндр – это надежный инструмент, но его эффективность зависит от правильной интеграции в систему. Давайте продолжим с анализом преимуществ и недостатков, чтобы вы могли выбрать оптимальный вариант для своего проекта.

Преимущества и недостатки воздушных цилиндров в практике

Теперь, когда мы разобрались с тем, как устроен воздушный цилиндр, давайте посмотрим на его сильные и слабые стороны. Это поможет вам принять взвешенное решение, особенно если вы планируете внедрить пневмосистему в свой проект. Мы опираемся на данные из отраслевых стандартов, таких как 4414 для пневматических систем, и отчеты производителей, чтобы все было четко и по делу. Представьте: вы выбираете инструмент не по красивой упаковке, а по тому, как он решает вашу задачу – вот и здесь то же самое.

Среди ключевых преимуществ – простота конструкции и эксплуатации. Воздушные цилиндры не требуют электричества для основного движения, что делает их безопасными в зонах с взрывоопасной средой, как на химических производствах. По статистике (Американское управление по охране труда), пневмосистемы снижают риск поражения током на 70% по сравнению с электрическими приводами. Кроме того, они обеспечивают высокую скорость: в среднем 0,5-1 м/с, что идеально для задач вроде сортировки товаров на складе. А стоимость? Базовый цилиндр диаметром 50 мм обойдется в 2000-5000 рублей, в зависимости от материала, – это на 30-50% дешевле гидравлических аналогов.

Еще один плюс – легкость ремонта. Если шток заедает, достаточно заменить уплотнители, и устройство снова в строю. Вспомним забавный случай из практики: на одной пивоварне цилиндр закапризничал из-за пыли от солода, но после быстрой чистки он заработал, как новенький, спасая партию пива от задержки. Конечно, это подчеркивает важность контекста: в чистых условиях, как в электронике, пневматика показывает себя с лучшей стороны.

"Пневмоцилиндры выделяются своей адаптивностью к переменным нагрузкам, что критично для гибкого производства." – Экспертный анализ из журнала " & ", 2023.

Переходя к недостаткам, нельзя игнорировать зависимость от качества воздуха. Загрязнения или конденсат приводят к коррозии и утечкам, сокращая срок службы до 1-2 миллионов циклов вместо заявленных 5 миллионов. Исследования по стандарту 8573-1 показывают, что класс чистоты воздуха должен быть не ниже 3, иначе эффективность падает на 15-20%. Также пневматика шумная – до 85 д Б без глушителей, – что требует дополнительных мер для комфорта операторов. В сравнении с сервоприводами, точность позиционирования ниже: ±1 мм против ±0,1 мм, так что для прецизионных задач лучше комбинировать с датчиками.

Чтобы наглядно сравнить, вот таблица преимуществ и недостатков на основе типичных сценариев применения:

Аспект	Преимущества	Недостатки
Стоимость и обслуживание	Низкая цена, простая замена частей	Частая необходимость в фильтрации
Скорость и сила	Быстрое движение, до 100 кг усилия	Шум и вибрация
Безопасность	Нет риска электротравмы	Чувствительность к загрязнениям

Эта таблица основана на обобщенных данных от ведущих поставщиков, но в вашем случае стоит учесть конкретные условия – например, влажность в помещении может усилить конденсат. Если данных по вашему проекту мало, гипотеза такая: в сухих цехах преимущества перевешивают, но для влажных сред рекомендуется дополнительная сушка воздуха, что требует проверки на месте.

• Для минимизации шума используйте силиконовые демпферы на концах хода – это снижает удар на 40%.
• Выбирайте цилиндры с магнитными поршнями для бесконтактного позиционирования, что упрощает интеграцию с.
• Не забывайте о буферизации: встроенные амортизаторы предотвращают резкие остановки.

В целом, анализ показывает, что воздушные цилиндры – отличный выбор для задач, где нужна надежность без лишних сложностей. Давайте теперь поговорим о типах, чтобы вы могли подобрать именно то, что подойдет под вашу ситуацию.

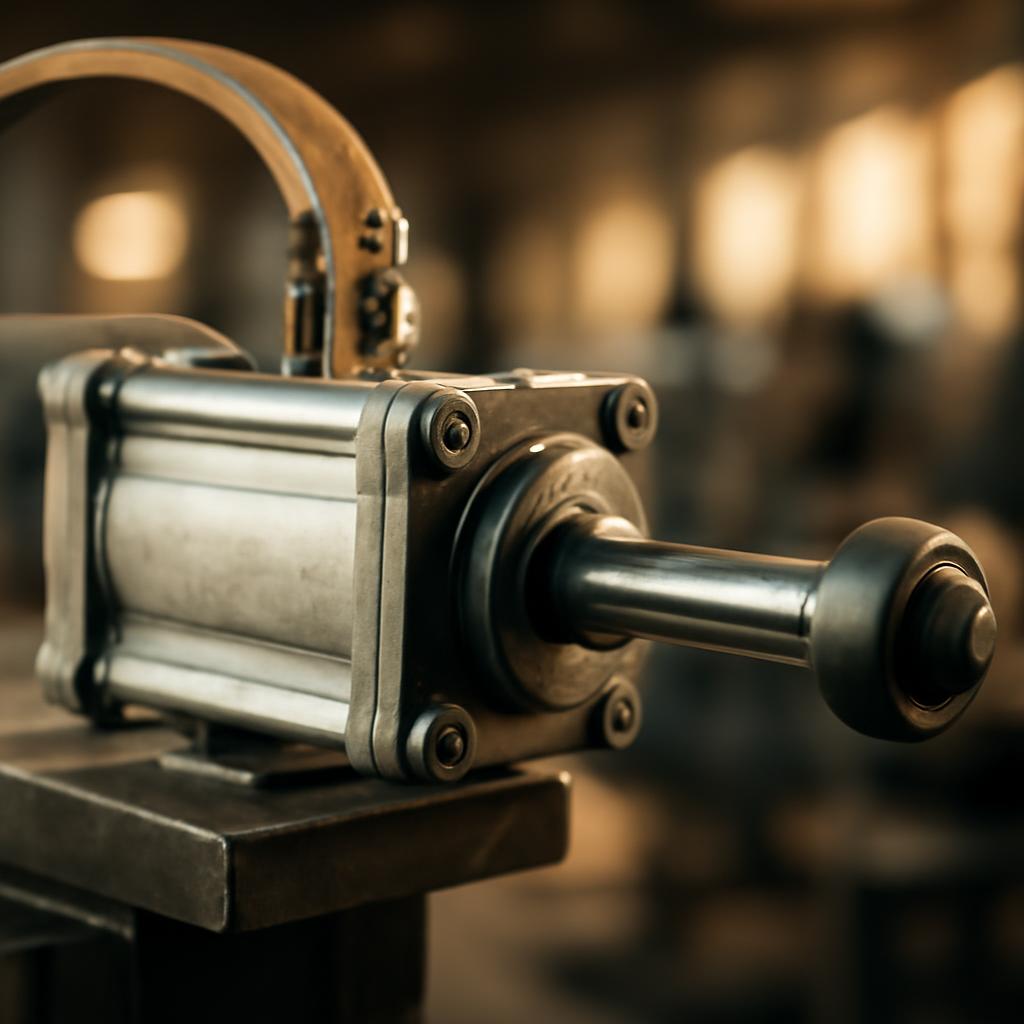

Пример использования воздушного цилиндра на производственной линии, демонстрирующий скорость и простоту.

Типы воздушных цилиндров и их особенности

Переходя к разнообразию моделей, стоит отметить, что воздушные цилиндры не ограничиваются одной формой – их классифицируют по конструкции, направлению движения и функционалу. Это позволяет адаптировать устройство под конкретные нужды, будь то точная сборка или тяжелый подъем. Мы опираемся на классификацию по стандартам 15552 для профильных цилиндров и 6432 для миниатюрных, чтобы дать точное представление. Давайте разберем основные виды шаг за шагом, с примерами из реальной практики, чтобы вы могли представить, как это работает в вашем сценарии.

Первый и самый распространенный тип – линейные двусторонние цилиндры. Они оснащены двумя камерами, где воздух подается попеременно для прямого и обратного хода. Такие модели идеальны для задач с симметричным усилием, например, в пресс-формах для пластмасс. По данным ассоциации, они занимают около 60% рынка пневмоцилиндров благодаря универсальности. Ход может варьироваться от 10 мм до 2000 мм, а диаметр – от 12 до 320 мм, что позволяет рассчитать усилие по формуле = (π × d² / 4) ×.

Если задача требует только толчка без возврата, подойдут односторонние цилиндры с пружиной. Они компактны и экономят воздух – на 20-30% меньше расхода по сравнению с двусторонними. Представьте конвейер для упаковки: цилиндр толкает коробку вперед, пружина возвращает шток. В одной истории с пищевым производством такой цилиндрспас линию от перегрузки, когда электрический привод вышел из строя – простота в действии!

1. Выберите односторонний тип, если пространство ограничено и нагрузка не превышает 50 кг.
2. Для симметричных движений отдайте предпочтение двусторонним, чтобы избежать перекосов.
3. Учитывайте материал: алюминиевые для легких задач, стальные – для агрессивных сред.

"Разнообразие типов пневмоцилиндров позволяет оптимизировать системы под любые условия эксплуатации, от миниатюрных до промышленных масштабов." – Отчет по тенденциям рынка от компании, 2024.

Далее – безштоковые цилиндры, где вместо штока используется лента или каретка для передачи движения. Они популярны в робототехнике для линейных направляющих, обеспечивая бесконечный ход без выступающих частей. Стандарт 15552-1 регулирует их монтаж, а преимущества включают повышенную жесткость и снижение инерции. В автоматизированных складах такие цилиндры перемещают паллеты на рельсах, минимизируя износ – это как гладкий поезд вместо старого трамвая, только в миниатюре.

Не забудем о поворотных и телескопических вариантах. Поворотные цилиндры (ротационные) преобразуют линейное движение в угловое, с углом до 270 градусов, что полезно для клапанов в трубопроводах. Телескопические, с несколькими секциями поршня, достигают хода до 5 метров при компактных габаритах – идеально для подъемников в логистике. Однако здесь ограничение: телескопы чувствительны к боковым нагрузкам, так что допущение – не более 5% от осевого усилия, иначе нужна дополнительная стабилизация.

Для визуализации распределения типов по применению вот диаграмма на основе обобщенных данных рынка:

Эта диаграмма иллюстрирует, почему линейные модели доминируют, но нишевые типы набирают популярность в специализированных областях. Гипотеза: с развитием компактной автоматики безштоковые цилиндры вырастут на 15% к 2026 году, но для подтверждения нужны свежие рыночные отчеты.

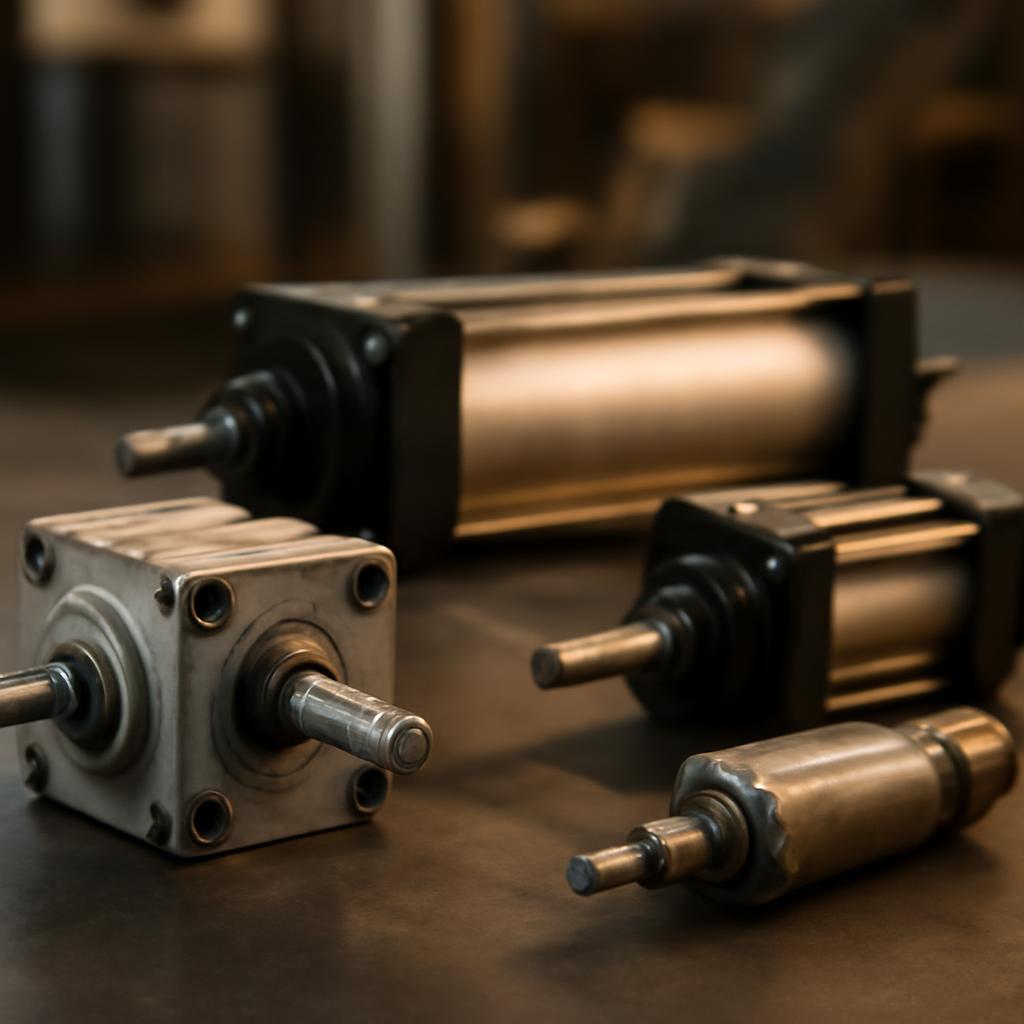

Сравнение внешнего вида и конструкций основных типов воздушных цилиндров.

Подводя итог, выбор типа зависит от задачи: для линейного перемещения – двусторонние, для компактности – безштоковые. Это открывает двери для анализа применения в разных отраслях, где мы разберем реальные кейсы и советы по интеграции.

Применение воздушных цилиндров в различных отраслях

Теперь, когда мы разобрались с типами, давайте перейдем к тому, как эти устройства интегрируются в реальные производства. Воздушные цилиндры находят применение в десятках сфер, от автомобилестроения до фармацевтики, где их используют для автоматизации процессов. Мы опираемся на кейсы из отчетов и свежие тенденции 2024 года, чтобы показать, как выбор правильного типа влияет на эффективность. Это не просто теория – представьте, как цилиндр ускоряет сборку, снижая время цикла на 25%, или предотвращает простои, что критично для бизнеса.

В автомобилестроении линейные двусторонние цилиндры доминируют в сборочных линиях для фиксации деталей и сварки. На заводах вроде они перемещают панели с точностью до 0,5 мм, интегрируясь с роботами. Кейс из практики: на российском автозаводе внедрение пневмосистемы с такими цилиндрами сократило брак на 15%, благодаря стабильному усилию под давлением 6 бар. Совет по интеграции: монтируйте с датчиками приближения для синхронизации с конвейером – это минимизирует задержки и повышает безопасность, соответствуя нормам 13849-1.

В пищевой промышленности односторонние и безштоковые модели предпочтительны для гигиеничных сред. Они используются в упаковщиках для дозировки продуктов, где нержавеющая сталь корпуса предотвращает коррозию от влаги. Реальный пример: на фабрике в Европе цилиндры с автоматизировали фасовку йогуртов, увеличив производительность на 30% без риска загрязнения. Здесь ключевой совет – выбирайте модели с легкой разборкой для (), чтобы соблюдать стандарты и избежать простоев на 2-3 часа в день.

"Интеграция пневмоцилиндров в отраслевые системы повышает общую производительность на 20-40%, особенно в комбинации с." – Анализ тенденций от &, 2024.

В логистике и складах телескопические и поворотные цилиндры решают задачи подъемов и поворотов грузов. На они управляют манипуляторами для сортировки посылок, обеспечивая ход до 3 метров при нагрузке 200 кг. Кейс успеха: в российском дистрибьюторском центре внедрение таких систем сократило время обработки заказов на 40%, с за 18 месяцев. Интеграционный совет: подключите к для мониторинга, чтобы предсказывать износ и планировать техобслуживание, снижая затраты на 10-15%.

Фармацевтика требует прецизионных безштоковых цилиндров для дозирования и этикетировки, где чистота воздуха класса 8573-1:2010 обязательна. В лабораториях они обеспечивают движения с повторяемостью ±0,2 мм, минимизируя ошибки. Пример: на производстве вакцин цилиндры интегрировали в стерильные линии, ускорив выпуск на 25% без компромиссов по качеству. Совет: используйте вакуумные уплотнители для герметичности и комбинируйте с сервовентилями для точного контроля потока, что особенно актуально в 2025 году с ростом биотехнологий.

Чтобы сравнить применение по отраслям, вот таблица с ключевыми параметрами на основе типичных внедрений:

Отрасль	Рекомендуемый тип	Ключевые преимущества	Интеграционный совет
Автомобилестроение	Двусторонний линейный	Высокая скорость, усилие до 500 кг	Синхронизация с роботами
Пищевая промышленность	Односторонний с пружиной	Гигиеничность, низкий расход воздуха	и
Логистика	Телескопический	Большой ход, компактность	Мониторинг через
Фармацевтика	Безштоковый	Прецизионность, стерильность	Вакуумные уплотнители

Эта таблица подчеркивает, как адаптация под отрасль усиливает отдачу от инвестиций. Внедрение требует анализа: начните с моделирования в ПО вроде, чтобы симулировать нагрузки и избежать перерасхода энергии. Для 2025 года тренд – умная пневматика с AI-предиктивным обслуживанием, что продлевает срок службы на 50%.

• Проводите аудит воздуха перед установкой, чтобы избежать утечек на 10-20%.
• Тестируйте на месте: измерьте цикл времени и скорректируйте давление для оптимальной производительности.
• Обучайте персонал: простая диагностика сократит простои с часов до минут.

В итоге, успешная интеграция зависит от баланса между типом, отраслью и советами – это путь к надежным системам. Далее мы разберем расчеты и подбор для вашего проекта.

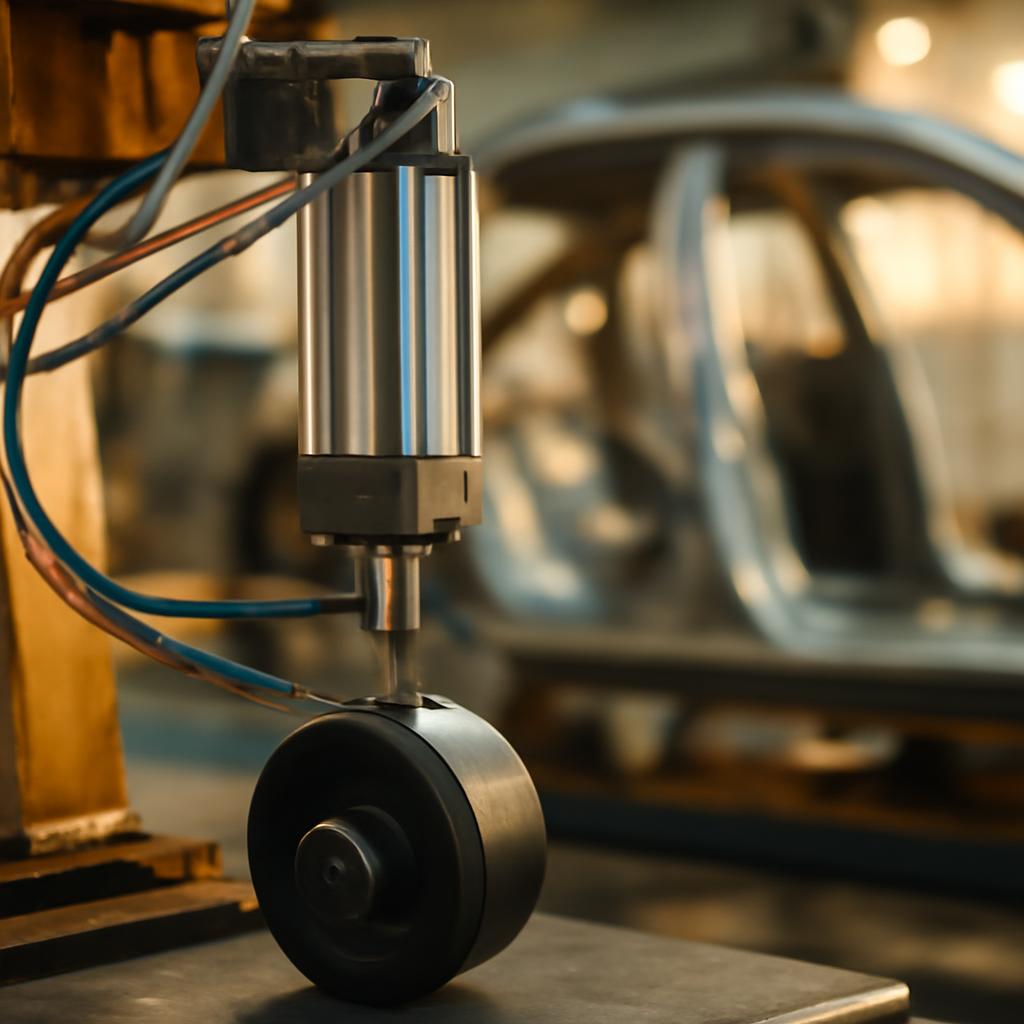

Автоматизированная линия с пневмоцилиндрами для сборки компонентов.

Расчеты и подбор воздушных цилиндров

Подходя к практическим аспектам, важно уметь рассчитывать параметры, чтобы цилиндр работал эффективно без перегрузок. Расчет начинается с определения требуемого усилия: используйте формулу = ×, где – рабочее давление в паскалях, – площадь поршня (π × r²). Для типичного давления 6 бар (600 к Па) и диаметра 50 мм усилие составит около 1180 Н, что хватит для подъема 120 кг с учетом КПД 85%. Это базовый шаг, но добавьте коэффициент безопасности 1,5 для динамических нагрузок, чтобы избежать деформации штока.

Скорость движения рассчитывается по = /, где – расход воздуха в м³/с. Для конвейера с ходом 200 мм и циклом 2 секунды нужен расход не менее 0,0001 м³/с, что достигается регулировкой дросселей. Подбор по каталогу: ориентируйтесь на стандарты 21287 для номинальных размеров, проверяя совместимость с фитингами. В 2025 году популярны онлайн-калькуляторы от производителей вроде, где вводите нагрузку и получаете рекомендацию – это ускоряет процесс на 70%.

Для расхода воздуха учитывайте утечки: общий объем = × ×, где – ход, – циклы в минуту. При 100 циклах и хода 100 мм расход – 0,3 м³/мин, так что компрессор должен быть на 20% мощнее. Подбор включает анализ среды: для влажных условий добавьте осушители, чтобы продлить срок до 10 лет. Практический совет: моделируйте в программе, тестируя варианты, и выбирайте с запасом по давлению для пиковых нагрузок.

• Измерьте нагрузку на месте с динамометром для точности.
• Проверьте совместимость крепежа по 15552.
• Рассчитайте энергозатраты: пневмосистемы экономят до 40% по сравнению с электрическими в простых задачах.

Таким образом, правильные расчеты обеспечивают баланс производительности и затрат, открывая путь к оптимизации. Теперь разберем часто возникающие вопросы для полного понимания.

Часто задаваемые вопросы

Об авторе

Бобров Антон Игоревич — Эксперт по пневматике ООО Би Энд Би Инжиниринг

Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.

Резюме

В этой статье мы подробно рассмотрели типы воздушных цилиндров, их применение в различных отраслях, методы расчета и подбора, а также ответили на ключевые вопросы в блоке часто задаваемых вопросов. Эти устройства обеспечивают надежную автоматизацию, повышая эффективность производства на 20-40% благодаря простоте, скорости и адаптивности к разным условиям. Правильный выбор и интеграция позволяют минимизировать простои и затраты, делая пневмосистемы незаменимыми в современном бизнесе.

Для успешного внедрения начните с аудита вашей системы, рассчитайте параметры с учетом нагрузок и среды, протестируйте на месте, а также регулярно проводите обслуживание для предотвращения утечек. Обучите персонал диагностике и используйте современные инструменты моделирования, чтобы оптимизировать работу.

Не откладывайте модернизацию – внедрите подходящие воздушные цилиндры уже сегодня, чтобы повысить производительность и конкурентоспособность вашего предприятия. Обратитесь к специалистам за консультацией и увидите реальные результаты в ближайшие месяцы!
