Сравнение R134a, R404a, R410a и R407c: свойства и применение

09:39, 30 августа

Общий раздел

Классические хладагенты группы ГФУ до сих пор составляют основу значительной части действующего холодильного и климатического оборудования. Речь о R134a, R404a, R410a и R407c. Каждый из них появился как ответ на вывод из оборота озоноразрушающих веществ, но их свойства и ограничения заметно различаются. Меня зовут Дмитрий, и ниже я разберу, как сделать выбор фреона для холодильных систем.

Все четыре вещества имеют нулевой озоноразрушающий потенциал. Потенциал глобального потепления при этом разный: по данным IPCC AR4, приведенным в справочной таблице EPA, у R134a он составляет 1430, у R407c — 1774, у R410a — 2088, у R404a — 3922. Эти цифры прямо влияют на перспективы дальнейшего использования в новых установках.

R134a и R404a: средне- и низкотемпературный сегмент

R134a — однокомпонентный хладагент. Температура кипения около минус 26 °C, рабочие давления относительно невысокие. Это делает его удобным для автомобильных кондиционеров старого типа, торговых холодильников и среднетемпературных чиллеров. Совместимость с маслами PAG в автокондиционерах и POE в стационарных системах хорошо отработана. Минус — объемная холодопроизводительность ниже, чем у смесей, поэтому компрессор получается крупнее.

На одном из объектов при замене масла в системе на R134a без полной промывки остатки минерального масла дали осадок в капиллярной трубке. Система потеряла производительность уже через две недели. Суть здесь в том, что даже небольшая несовместимость масел быстро проявляет себя именно на этом хладагенте.

R404a — почти азеотропная смесь R125, R143a и R134a в соотношении 44/52/4. Температура кипения около минус 46 °C, высокая холодопроизводительность на низких температурах. Основная область — морозильные камеры, транспортный холод и торговые витрины с заморозкой. Высокий GWP 3922 по IPCC AR4 сегодня сильно ограничивает его применение в новом оборудовании, но в действующем парке он пока встречается часто.

R410a и R407c: кондиционирование и ретрофит

R410a — квазиазеотропная смесь R32 и R125 по 50 %. Рабочие давления заметно выше, чем у R22, поэтому оборудование проектируется изначально под него. Энергоэффективность хорошая, дозаправка возможна без полной замены. Применяется в сплит-системах и чиллерах предыдущего поколения. Потенциал глобального потепления 2088 по данным EPA на основе IPCC AR4 уже приводит к ограничениям в новых установках.

В одной из систем на R410a после нескольких лет работы уплотнения на стороне нагнетания начали пропускать. Давление конденсации стабильно превышало 30 бар, и обычные прокладки, рассчитанные на более низкие нагрузки, не выдержали. Вот потому что при работе с этим хладагентом важно контролировать состояние уплотнений и манометров, рассчитанных именно на высокий диапазон.

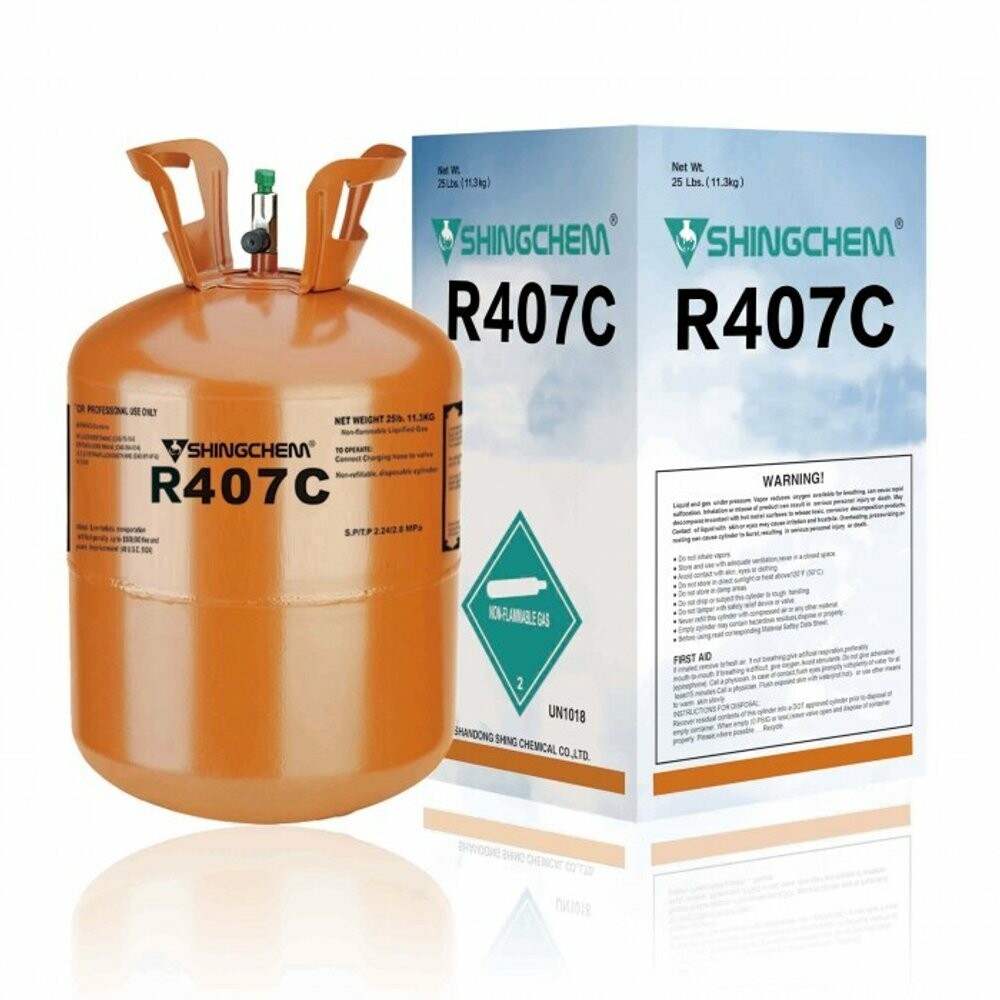

R407c — зеотропная смесь R32, R125 и R134a (23/25/52). Температурный глайд около 5–7 °C. Изначально создавался как замена R22 в существующих системах. Давления близки к R22, но при утечке состав меняется, и дозаправка уже не дает исходных характеристик. Требуется полная замена и корректировка ТРВ. В сервисной практике студии мы видим, что именно глайд чаще всего становится причиной снижения эффективности после нескольких дозаправок.

По классификации ASHRAE Standard 34 все четыре хладагента относятся к группе A1 — низкой токсичности и негорючести. Это упрощает требования к вентиляции машинных отделений, но не отменяет правил работы с высоким давлением у R410a и с фракционированием у R407c.

Выбор между этими веществами определяется не абстрактными цифрами, а конкретной задачей: температурой кипения, допустимым давлением в контуре, типом масла и возможностью обслуживания существующей системы без полной переделки.
