Материал подготовлен при участии экспертов портала 220volt.kz

В статье рассматриваются три инженерные концепции автоматических выключателей с номинальной отключающей способностью 6 кА. Названия производителей и серий не приводятся по редакционным соображениям. Технические характеристики основаны на документации производителей реальных изделий.

Сравнение носит информационный характер и не является результатом независимых лабораторных испытаний.

Рынок низковольтного оборудования Казахстана и стран ЕАЭС в 2026 году характеризуется жесткой конкуренцией среди ведущих производителей. Однако главная ошибка электромонтажников и проектировщиков — попытка выбрать «лучший бренд» в вакууме.

Автоматический выключатель из базовой линейки одного завода может кардинально проигрывать топовой промышленной серии другого.

Чтобы сделать обоснованный выбор, необходимо абстрагироваться от логотипов и сравнивать конкретные инженерные концепции. Ниже представлен глубокий технический разбор флагманских линеек профессионального сегмента, которые объединяет одно: номинальная отключающая способность 6 кА и третий класс токоограничения.

Золотое правило инженерного подбора: сравниваем классы

Фундаментальный промах при комплектации щитов — ориентация исключительно на номинальный ток (например, C16). Истинная граница между «бытовым» и «профессиональным» оборудованием проходит по параметру номинальной отключающей способности (Icn).

  • 4.5 кА: архаичный стандарт для удаленных объектов и старых сетей с большим сопротивлением петли фаза-ноль.
  • 6 кА и выше: безальтернативный стандарт для современного жилья, коммерции и промышленности. Близость трансформаторных подстанций (ТКП) генерирует токи короткого замыкания (КЗ), которые способны мгновенно сварить контакты дешевого аппарата.

Сравнивать бюджетный модульный аппарат на 4.5 кА с промышленным на 6 кА некорректно. Для анализа мы берем три доминирующие на рынке инженерные философии производителей, реализуемые в их топовых сериях на 6 кА.

Три инженерные концепции флагманов 2026 года

Все три рассматриваемые концепции обеспечивают быстрое гашение электрической дуги (класс токоограничения 3), но расставляют приоритеты по-разному.

Концепция «А»: Абсолютная стойкость к сверхтокам

Главное инженерное достижение этой линейки — рабочая отключающая способность (Ics), равная 100% от номинальной (Icn).

Суть: Если в сети произошло глухое короткое замыkanie, аппарат разрывает цепь и остается полностью работоспособным. Его не нужно менять после аварии. Это утверждение справедливо при условии, что ток короткого замыкания не превышает соответствующую отключающую способность аппарата и выключатель сработал в условиях, предусмотренных стандартом. Возможность дальнейшей эксплуатации после аварии определяется также состоянием аппарата и требованиями производителя.

  • Применение: объекты с высоким риском повторных КЗ, промышленные цеха с мощными двигателями, критическая инфраструктура.
  • Нюанс: за счет массивной дугогасительной камеры и усиленных контактов момент затяжки клемм здесь ниже (около 2.0 Н·м), а температурный диапазон стандартный (-35…+70 °C). Ресурс коммутаций — средний (4 000 циклов).

Концепция «Б»: Механический марафонец

Эта серия создана для щитов, где автоматика выполняет не только защитную, но и функцию частых оперативных коммутаций (включение/отключение линий).

  • Суть: Упор сделан на колоссальный механический и электрический ресурс (до 20 000 и 10 000 циклов соответственно).
  • Применение: Щиты управления освещением, вентиляцией, объектами HoReCa, где свет или оборудование включаются и выключаются десятки раз в день.
  • Нюанс: Рабочая способность (Ics) составляет 75% от номинальной (4.5 кА). Конструктивная особенность контактной группы требует значительного усилия для надежного зажима — до 5.0 Н·м. Температурный диапазон сужен до -25…+55 °C.

Концепция «В»: Климатический экстрим

Линейка, разработанная с учетом суровых реалий эксплуатации в регионах с резким континентальным климатом.

  • Суть: Использование специальных морозостойких полимеров и смазок механизмов. Нижний порог рабочей температуры опущен до -40 °C.
  • Применение: Уличные щиты учета (ЩУ), неотапливаемые распределительные пункты (ЩР) в частном секторе, промышленные площадки на открытых территориях.
  • Нюанс: По ресурсу и способности к КЗ (Ics = 75% / 4.5 кА) это крепкий «середняк» с оптимальным моментом затяжки (3.0 Н·м), который берет свое там, где другие пластики становятся хрупкими.

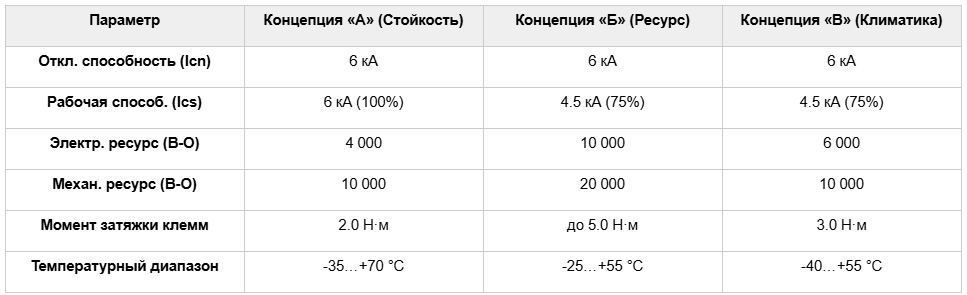

Сводная таблица технических параметров

Скрытые угрозы: монтаж и физика тепла

Фактор момента затяжки Разброс рекомендуемых усилий (от 2.0 до 5.0 Н·м) не означает, что один бренд «лучше» другого. Это следствие разной геометрии контактных зажимов и толщины токопроводящих шин. Использование динамометрической отвертки — не прихоть, а требование. Перетяжка сорвет резьбу или деформирует шину, недотяг приведет к переходному сопротивлению, локальному перегреву и пожару. Все три концепции поддерживают подключение через двухполюсные шины-гребенки (типа «штырь» и «вилка»), что исключает использование самодельных перемычек из провода.

Температурный дрейф Номинал автомата (например, 16 А) гарантируется при +30 °C. В плотно собранном щите, где работает несколько групп, температура внутри корпуса легко достигает +50…+60 °C. Биметаллическая пластина теплового расцепителя нагревается суммарно. В итоге «шестнадцатый» автомат при +50 °C среды может отключиться уже при нагрузке 13–14 А. Для жарких цехов или уличных щитов летом проектировщики обязаны применять поправочные коэффициенты из каталогов.

Полевые испытания: стабильность производственных линий

В конце 2024 – начале 2025 года на крупных инженерных порталах (включая Habr) были опубликованы результаты независимых краш-тестов и разборок топовых серий различных производителей.

Результаты показали парадоксальную вещь: стабильность партий важнее усредненных цифр в каталоге.

  • Оборудование, ориентированное на механический ресурс и климатическую стойкость, продемонстрировало эталонную точность теплового расцепителя и идеальное соответствие паспортным графикам.
  • В выборке аппаратов с фокусом на 100% стойкость к КЗ был зафиксирован разброс: часть образцов работала безупречно, тогда как другая партия показывала преждевременный тепловой дрейф.

Это подчеркивает критическую важность закупки оборудования у официальных дистрибьюторов, которые гарантируют правильную логистику и хранение.

Риск получить «плавающую» партию с конвейера, прошедшего через неотапливаемый склад зимой, слишком высок.

Нормативная база и безопасность

Приемка электрощитов в Казахстане опирается на два столпа:

  1. ПУЭ РК (Приказ МЭ РК №230)
    Диктует требования ко времени автоматического отключения при КЗ. Это время напрямую зависит от сечения кабеля и того, сможет ли автомат на 6 кА гарантированно разорвать ток аварии.
  2. ТР ТС 004/2011
    Наличие действующего сертификата ЕАЭС (ЕАС) — базовое условие для легального нахождения оборудования на рынке.

Экспертные ответы на частые вопросы

Допустимо ли собирать один щит на автоматах разных брендов?

Технически — да, если верны расчеты селективности. Практически — это боль. Контактные зажимы у разных заводов имеют разную глубину, шаг и форму. Стандартная шина-гребенка не подойдет: вы либо не сможете ее вставить, либо не обеспечите надежный контакт. Придется делать перемычки проводом, что удорожает сборку и снижает эстетику.

Хватит ли вводного автомата на 4.5 кА для частного дома?

Только если дом стоит в глухом поле в километре от подстанции. В современных коттеджных поселках, где ТКП расположена близко, ток КЗ может превышать 6 кА. Поэтому отключающую способность автомата необходимо выбирать по расчёту. Установка аппарата с недостаточной отключающей способностью создаёт риск его повреждения и небезопасного отключения аварийного тока. Но стандарт де-факто для вводов в 2026 году — 6 кА.

Как не купить контрафакт?

Рынок наводнен копиями, которые внешне неотличимы от топовых линеек, но внутри содержат алюминиевые шинки вместо меди и картонные дугогасительные камеры.

  • Требуйте у поставщика сертификат ЕАС именно на эту партию.
  • Проверяйте защитные голограммы и сканируйте QR-коды на упаковке.
  • Оцените качество лазерной гравировки на корпусе: у оригинала она идеальна, у подделки часто «плавает» или стирается ногтем.
  • Взвесьте автомат в руке: оригинальный промышленный аппарат на 6 кА ощутимо тяжелее бюджетного аналога из-за массивной дугогасительной решетки и медных токопроводов.
